方形摇摆筛

文章作者:富皓脱水筛厂家发布时间:2021/5/10 11:27:22浏览次数:

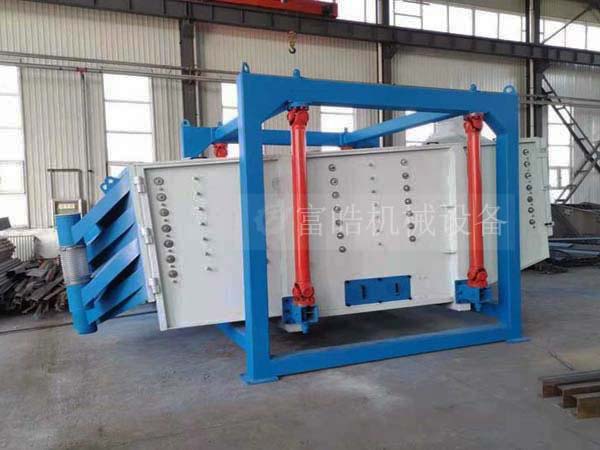

方形摇摆筛

方形摇摆筛结构原理: 设计合理、操作简单、效率高、使用寿命长

方形摇摆筛又称往复筛,具有高精度大产量的高效筛分设备;传动方式为仿人工式,运动轨迹为向前向左右画椭圆形轨迹,使物料贴近网面,在筛网上面采用椭圆曲线运动,驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。使物料在筛面上停留时间长久,从而达到有效筛分。筛机起动后,筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

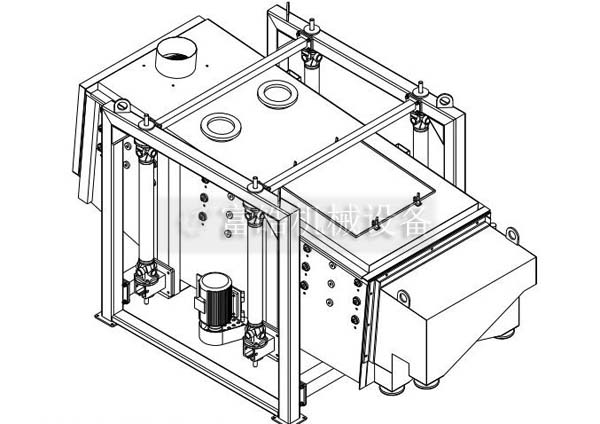

方形摇摆筛结构图:

方形摇摆筛

筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。
适用行业:水泥、化肥、造纸或食品等行业,适合各种与颗粒、粉粒有关行业的干、湿式筛分。该筛机筛分量大,筛分精度高,可以多层次筛分和分级,以及物料的分级和除杂。
技术参数:
型号
有效面积(㎡)
马达功率(kw)
筛面倾角(°)
筛面层数
回转频次(r/min)
筛箱行程(mm)
FYS-1030
3
3
5-8
1-5
180-260
25-60
FYS-1036
3.6
3
5-8
1-5
180-260
25-60
FYS-1230
3.6
4
5-8
1-5
180-260
25-60
FYS-1236
4.32
4
5-8
1-5
180-260
25-60
FYS-1530
4.5
5.5
5-8
1-5
180-260
25-60
FYS-1536
5.4
5.5
5-8
1-5
180-260
25-60
FYS-1830
5.4
7.5
5-8
1-5
180-260
25-60
FYS-1836
6.48
7.5
5-8
1-5
180-260
25-60
FYS-2030
6
7.5
5-8
1-5
180-260
25-60
FYS-2036
7.2
7.5
5-8
1-5
180-260
25-60

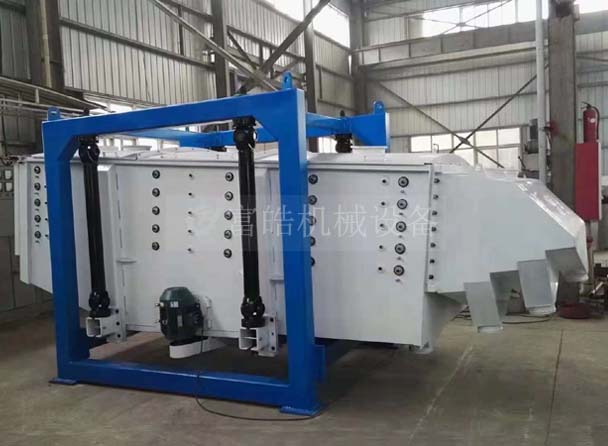

方形摇摆筛车间图:

方形摇摆筛方形摇摆筛
